NC旋盤加工について

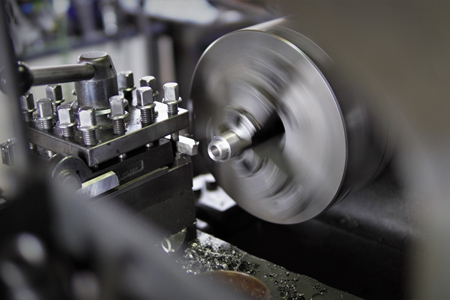

NC旋盤

旋盤とは、回転している材料に刃物をあて、円状や円筒状に部品を加工する工作機械です。そして、その旋盤にNC（数値制御・Numerical Control）を取り付けたのが「NC旋盤」となります。
NC旋盤は数値制御をもとに、あらかじめ設定した数値、手順通りに自動加工を行います。また、切り込みの加工位置を高精度で制御できるほか、目的とする形状に合わせて、回転速度や刃物の加工速度（送り）を制御できるため、高精度な加工を行うことが可能です。

NC旋盤加工のメリット

品質管理が可能
NC旋盤は生産が自動化され、初期の設定を行えば、同一品質の製品を大量に生産することが可能となるため、品質管理がとても簡単です。
高精度を実現
NC旋盤は各軸移動の分解能が高く、テーブルやバイトの送りを1/1000mm単位という高精度で設定することができます。そのため、特殊形状の部品でも、高精度・高品質な加工が可能です。

西田精工の対応母材

鉄・アルミ・ステンレス・真鍮他

西田精工では様々な母材、形状において豊富な経験と実績を有しております。
お客様の幅広いご要望に柔軟に対応いたしますのでまずはお気軽にご相談ください。

保有設備

NC旋盤　計12台
（内自動機6台）

BT30番MC　1台
測定機　計3台

※加工サイズ・工具本数は
加工内容によって変わります

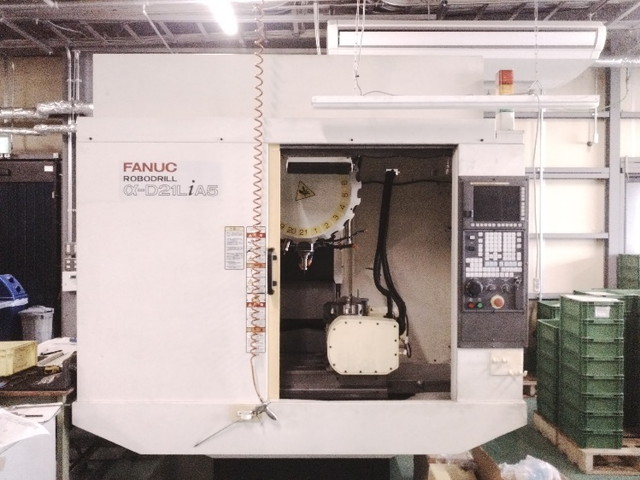

: FANUC　ROBODORILL α-D21LiA5
: シチズンマシナリーミヤノ BNA42 オートバー付

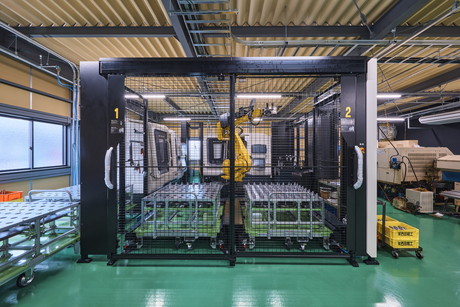

: DMG森精機 NLX2000/500 MATRISロボットシステム1付
: DMG森精機 NLX2000/500 MATRISロボットシステム1付

メーカー	仕様	保有数
FANUC　ROBODORILL α-D21LiA5	BT30番ツール本数21本日研製6インチインデックス付き	1
ムラタ機械　MD-200	チャック 10インチ　2チャック 2タレット並行軸　工具本数各10 最大加工寸法φ360mm×170mm ガントリー付　可搬ワーク寸法φ180mm×80mm 最大可搬ワーク重量(爪重量含む)3.0kg/個	1
滝沢　TT-2000G	チャック 8インチ　2チャック 2タレット並行軸　工具本数各10 最大加工寸法φ120mm×45mm ガントリー付　可搬ワーク寸法φ160mm×80mm 最大可搬ワーク重量(爪重量含む)3.0kg/個	1
シチズンマシナリーミヤノ　BNJ34S	2チャック 2タレット工具本数メイン12ｻﾌﾞ6 最大加工径φ42最大加工長100 アルプスASRX32-PN2オートバー付 φ8～φ27mm(φ32mm) H10～H23mm 3.0m	1
シチズンマシナリーミヤノ　BNA42	1チャック 1タレット工具本数8 最大加工径φ42最大加工長100 アルプスRX45オートバー付 φ8～φ40mm (～φ45mm) H10～H35mm 3.0m	1
DMG森精機　NLX2000/500	チャック 8インチ最大加工径φ210　最大加工長290 1チャック 1タレット　工具本数12　MATRISロボットシステム1付	2
DMG森精機（日立）　NR-20Ⅱ	チャック 8インチ最大加工径210　貫通穴φ50　最大加工長290 1チャック 1タレット工具本数12	1
シチズンマシナリーミヤノ　LD-21	チャック 6インチ最大加工径140最大加工長150 1チャック 1タレット工具本数8	1
シチズンマシナリーミヤノ　LE-01	チャック 6インチ最大加工径140最大加工長150 1チャック 1タレット工具本数8	1
ツガミ M06-J	チャック 6インチ最大加工径φ160　最大加工長290 1チャック 1タレット工具本数8	1
ツガミ M08-J	チャック 8インチ最大加工径φ210　最大加工長290 1チャック 1タレット工具本数8	1

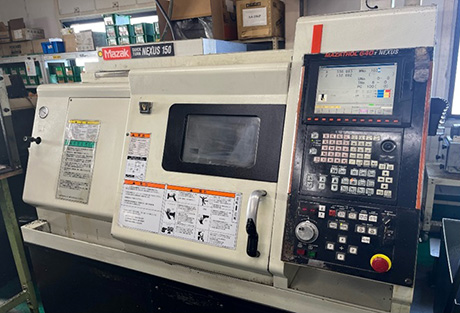

ヤマザキマザック　QTN100	チャック 6インチ最大加工径φ160最大加工長200 1チャック 1タレット工具本数12	1
ヤマザキマザック　QTN150	チャック 8インチ最大加工径φ210最大加工長290 1チャック 1タレット工具本数12	1

横にスクロールしてご覧ください。

測定機器　計4台

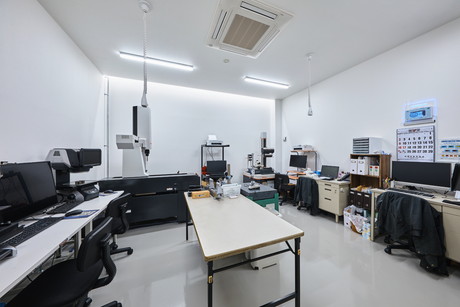

: 検査室

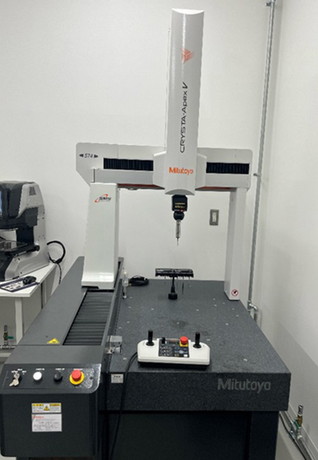

: ミツトヨ三次元測定機

メーカー	仕様	保有数
ミツトヨ三次元測定機 CRYSTA-ApexV574 PH10MQ-SP25M	最小表示量(mm):0.0001 測定範囲 X軸(mm):500 Y軸(mm):700 Z軸(mm):400	1
ミツトヨ輪郭形状測定機（ﾊｲｺﾗﾑ） FORMTRACER Avant/FTA-H4D3000-D	測定範囲 X軸(mm) : 100 測定範囲 Z1軸表面粗さ(µm) : 800,80,8	1
キーエンス画像寸法測定器 IM-7010	画像測定視野範囲広視野測定モード：200×200mm(4角R50) 高精度測定モード：125×125mm ステージ移動範囲・耐荷重 XYZ100×100mm×75mm(電動)×5㎏	1

横にスクロールしてご覧ください。

お問い合わせ

お見積りやご相談随時受付中！
試作・量産・小ロット・多品種・短納期に柔軟に対応いたします。
精密部品製造・精密部品加工なら西田精工にお任せください。
